ما هي قوانين أو معايير البناء التي تحكم تركيب قنوات صرف الراتنج؟

EN 1433: معيار الحمل والأداء الأساسي

EN 1433 هو المعيار الأوروبي الأكثر مرجعية على نطاق واسع في جميع أنحاء العالم لقنوات الصرف السطحي، بما في ذلك أنظمة الراتنج مسبقة الصب. وتحدد فئات الأحمال التي تتراوح من أ15 لمناطق المشاة حتى F900 لساحات المطارات والمناطق الصناعية الثقيلة، وتحدد طرق اختبار القدرة الهيدروليكية والقوة الهيكلية ومقاومة الانزلاق لسطح الشبكة.

تحميل الفئات في لمحة سريعة

من الأخطاء الشائعة في الموقع تركيب قناة بالعرض الاسمي الصحيح ولكن تصنيف فئة الحمل الخاطئ للاستخدام النهائي للسطح - يعد التأكد من علامة EN 1433 قبل التثبيت بمثابة فحص امتثال بسيط ولكنه ضروري.

قوانين السباكة والبناء التي تحكم توصيلات الصرف الصحي

بالإضافة إلى الحمل الهيكلي، تعتبر قناة الراتنج بمثابة أداة سباكة في اللحظة التي تتصل فيها بشبكة الأنابيب، وهذا يجعلها ضمن نطاق قوانين السباكة الوطنية. في الولايات المتحدة، يشتمل قانون السباكة الدولي وقانون السباكة الموحد على أحكام تتعلق بمصارف الخنادق، والحد الأدنى لحجم الأنابيب، والوصول إلى التنظيف، ومتطلبات المصائد حيث يتصل الصرف بنظام صحي بدلاً من نظام العواصف.

متطلبات رمز السباكة الرئيسية

• الحد الأدنى لحجم قطر الأنبوب وفقًا لمعدل تدفق الذروة المحسوب لتشغيل القناة
• نقاط الوصول للتنظيف على فترات زمنية قصوى، عادةً كل 30 إلى 50 مترًا
• منع التدفق العكسي حيث تتصل القناة بمجاري مشتركة
• فصل العواصف والصرف الصحي في الولايات القضائية التي تحظر الأنظمة المشتركة

تتطلب إدارات البناء المحلية في كثير من الأحيان الحصول على تصريح وتفتيش قبل استنزاف الخندق الخطي يتم ردمها وتغطيتها، نظرًا لأن نقطة الاتصال هي الفرصة الأخيرة للتحقق من حجم الأنبوب وانحداره قبل أن يتعذر الوصول إلى العمل.

معايير إمكانية الوصول لمنشآت المشاة

عندما يتم تركيب مصرف قناة في مسار المشاة أو المدخل أو طريق الوصول، تضع رموز إمكانية الوصول حدودًا محددة على تصميم الشبكة. تتطلب معايير قانون الأمريكيين ذوي الإعاقة (ADA) للتصميم الملائم ألا تسمح الفتحات الموجودة في أسطح المشي بمرور كرة أكبر من 13 ملم (1/2 بوصة) في القطر، وأن يتم تركيب فتحات مستطيلة بحيث يكون البعد الطويل متعامدًا مع الاتجاه السائد للحركة لمنع عجلات الكراسي المتحركة أو أطراف القصب من الالتصاق.

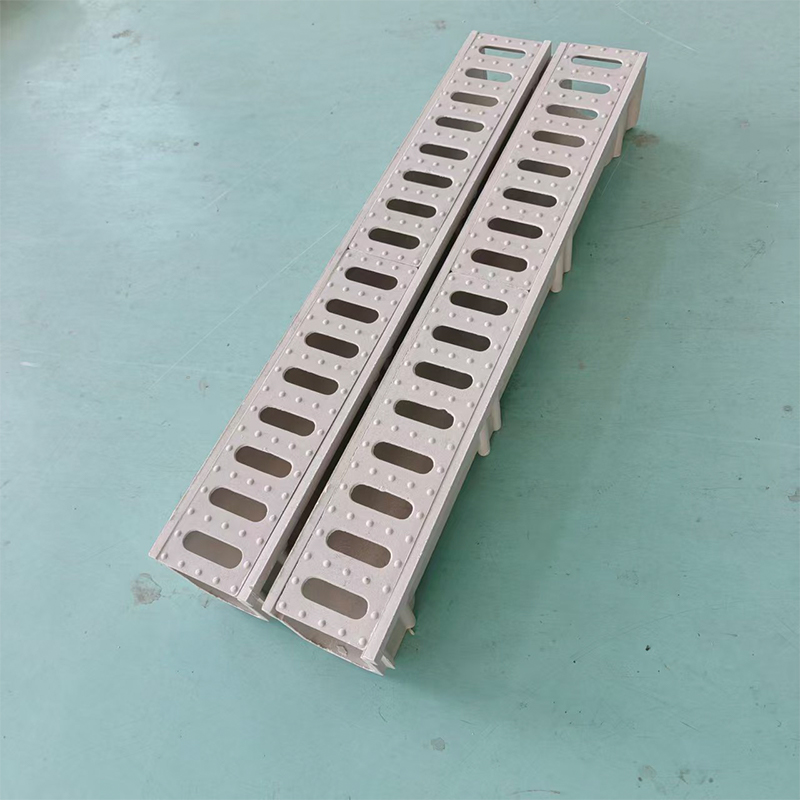

استنزاف الخندق الخطي

رموز المقاومة للحريق والمواد الكيميائية للمواقع الصناعية

غالبًا ما تندرج بيئات المطبخ الصناعية والتجارية ضمن قوانين إضافية تحكم المقاومة الكيميائية والسلامة من الحرائق. يُطلب من مرافق الخدمات الغذائية في كثير من الأحيان تركيب قنوات صرف تتوافق مع قواعد الصرف الصحي التابعة لوزارة الصحة، والتي تحدد الأسطح الداخلية الناعمة والقابلة للتنظيف والحد الأدنى من الانحدار لمنع وقوف السوائل.

لوائح تصريف مياه الأمطار والبيئة

أي استنزاف القناة الخارجية التي تقوم بتصريف المياه السطحية إلى نظام عام أو مجرى مائي أو نقع تخضع عادةً لقواعد السماح البيئية. في العديد من الولايات القضائية، تؤدي المناطق الصلبة الجديدة التي تتجاوز عتبة محددة، غالبًا حوالي 100 متر مربع، إلى المطالبة بإثبات أن معدلات الجريان السطحي بعد التطوير لا تتجاوز مستويات ما قبل التطوير.

المحفزات التنظيمية المشتركة

1. يتطلب الاتصال بمجاري العواصف المشتركة أو العامة موافقة التفريغ
2. التصريف في مجرى مائي يتطلب الحصول على تصريح من وكالة البيئة
3. المواقع داخل مناطق الفيضانات المحددة التي تتطلب تقييم مخاطر الفيضانات
4. متطلبات الصرف المستدام (SuDS) التي تفرض التوهين قبل التفريغ

عندما تنطبق هذه المحفزات، غالبًا ما تكون قناة الصرف مجرد مكون واحد من نظام أكبر قد يشمل خزانات التوهين، أو الرصف النفاذ، أو أجهزة التحكم في التدفق، ويجب تنسيق تسلسل التثبيت مع عناصر المنبع والمصب.

المعايير الهيكلية والخرسانية للفراش والانحناء

إن الطبقة الخرسانية والانحناءات التي تدعم جسم القناة تخضع في حد ذاتها لمعايير البناء الخرسانية، والتي تحدد الحد الأدنى من قوة الضغط ووقت المعالجة قبل أن يتم نقل السطح. تتطلب المواصفات النموذجية تحقيقًا ملموسًا لا يقل عن 25 ميجا باسكال تبلغ قوة الضغط 28 يومًا للتركيبات تحت فئات أحمال المركبات، مع فترة معالجة لا تقل عن 24 إلى 48 ساعة قبل حركة المرور الخفيفة وما يصل إلى 7 أيام قبل التحميل الكامل للمركبات، اعتمادًا على درجة الحرارة المحيطة وتصميم المزيج.

تتم كتابة أدلة التثبيت الخاصة بالشركة المصنعة بشكل عام لتتوافق مع هذه الرموز الهيكلية، ويمكن أن يؤدي الانحراف عن ملف التعريف المحدد إلى إبطال ضمان الشركة المصنعة وامتثال المشروع لرمز البناء المعمول به.

كيفية تأكيد الامتثال قبل التثبيت

نظرًا لأنه يمكن تطبيق رموز متعددة في وقت واحد، فإن النهج الأكثر موثوقية هو تأكيد المتطلبات مع هيئة البناء المحلية قبل طلب أقسام القناة، بدلاً من الاعتماد على افتراضات عامة حول معيار وطني واحد.

• اطلب فئة الحمل المطلوبة EN 1433 كتابيًا من مهندس المشروع أو مسؤول مراقبة البناء
• تأكد مما إذا كانت نقطة التفريغ تتطلب تصريحًا منفصلاً لتوصيل البيئة أو المرافق
• تحقق من متطلبات إمكانية الوصول لأي جري يعبر طريقًا يمكن الوصول إليه للمشاة
• تحقق من مواصفات الفرشة الخرسانية وفقًا لدليل التثبيت الخاص بالشركة المصنعة والكود الهيكلي المحلي
