لماذا تعتبر استطلاعات ما قبل التثبيت مهمة

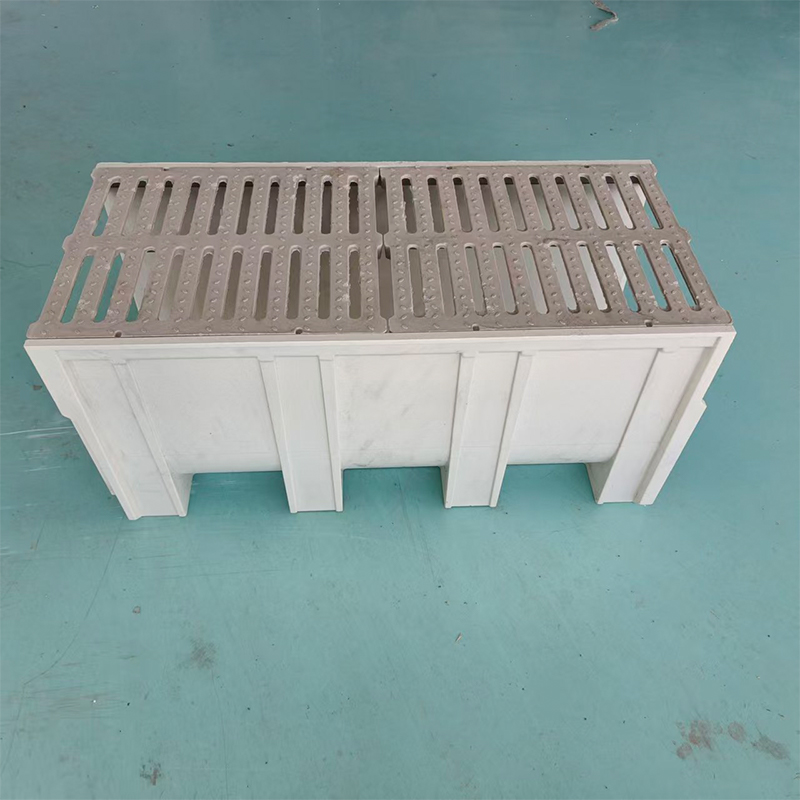

قناة الراتنج مسبقة الصب عبارة عن منتج صلب يتم تشكيله في المصنع. على عكس الصرف الخرساني المصبوب في المكان، لا يمكن تعديله لظروف الأرض غير المتوقعة بمجرد قطع المسار وربطه. أي خطأ في المنحدر أو قدرة تحمل التربة أو إزالة المرافق يتم اكتشافه في منتصف التثبيت عادةً ما يجبر الطاقم على رفع الأقسام وإعادة وضعها، مما يزيد التكلفة ويؤخر المشروع لأيام بدلاً من ساعات.

تعد بيانات التحقيق الأرضي أكبر مؤشر منفرد لأداء القناة على المدى الطويل، وهي أكثر تأثيرًا من العلامة التجارية أو المادة المستخدمة في القناة نفسها.

تحدد الاستطلاعات أيضًا فئة التحميل وعرض القناة المناسبين. يحتاج مدخل موقف السيارات الذي يحمل شاحنات التوصيل إلى مواصفات مختلفة عن ساحة المشاة، ولا يمكن اتخاذ هذا القرار بأمان من خلال الفحص البصري وحده.

المسح الطبوغرافي والمستويات

يحدد المسح الطبوغرافي مستويات الأرض الموجودة عبر منطقة التركيب، ويتم تسجيلها عادةً على شبكة بفواصل تتراوح من 3 إلى 5 أمتار للمواقع التجارية الصغيرة وأكثر إحكامًا للساحات أو المنحدرات المعقدة. تُستخدم هذه البيانات لحساب السقوط المطلوب لتحريك المياه نحو المخرج، بدلاً من الاعتماد على المنحدر الداخلي المُشكل مسبقًا للقناة وحده.

ما يجب أن يلتقطه الاستطلاع

• مستويات الطوابق النهائية للمباني المجاورة والمداخل والعتبات
• النقاط المرتفعة والمنخفضة عبر المنطقة المرصوفة أو الصلبة
• الموقع والمستوى العكسي للمصب المقترح أو الموجود
• الشلالات المتقاطعة على الرصيف المجاور توجه المياه السطحية نحو القناة

بالنسبة لمعظم أنظمة قنوات الراتنج ذاتية التسوية، يجب أن يكون الحد الأدنى للسقوط الإجمالي 1:200 إلى 1:100 يوصى به على طول المدى على الرغم من أن جسم القناة نفسه غالبًا ما يحتوي على تدرج داخلي مدمج. بدون بيانات دقيقة عن المستويات، يخاطر القائمون على التركيب بإنشاء "نقطة مسطحة" حيث يلتقي تشغيل قناتين - وهو أحد الأسباب الأكثر شيوعًا لشكاوى المياه الراكدة بعد التثبيت.

التحقيق الجيوتقنية والتربة

تحدد قدرة تحمل التربة ما إذا كانت القناة تحتاج إلى فرشة رملية عادية، أو مهد خرساني مخلوط قليل الدهن، أو مسند خرساني كامل على كلا الجانبين. يجب إجراء المسح الجيوتقني، وحتى التحقيق الأساسي في الحفرة التجريبية، في عدة نقاط على طول خط القناة المقترح - خاصة عندما يعبر المسار من الأرض الطبيعية إلى التربة المضطربة أو المملوءة سابقًا.

نقاط البيانات الرئيسية للتسجيل

رسم خرائط المرافق والخدمات تحت الأرض

يجب إكمال فحص المرافق باستخدام أدوات الرادار المخترقة للأرض أو أدوات تجنب الكابلات قبل بدء أي حفر للخنادق. يحدد هذا الكابلات الكهربائية وخطوط الغاز وقنوات الاتصالات ومياه الأمطار الموجودة أو الأنابيب الفاسدة التي قد تعبر محاذاة القناة المقترحة.

عندما تعبر خدمة ما خط الخندق، قد يلزم تعديل مسار القناة، أو تغطية خدمة العبور وحمايتها وفقًا لقواعد تخليص المرافق المحلية - عادةً ما يكون الحد الأدنى من التخليص الرأسي 300 ملم بين قاعدة القناة وأي كابل أو أنبوب مدفون.

القدرة الهيدروليكية ومسح المصبات

تكون القناة فعالة بقدر فعالية النظام الذي يتم تفريغه فيه. يقوم المسح الهيدروليكي بحساب كثافة هطول الأمطار المتوقعة لموقع الموقع، ومنطقة مستجمعات المياه التي تصب باتجاه القناة، وقدرة تدفق أنبوب الاستقبال، أو المجرى المائي، أو المجرى المائي.

حساب تدفق مستجمعات المياه

يستخدم المصممون عادةً كثافة هطول الأمطار لعاصفة تتكرر مرة واحدة كل 10 سنوات كمعيار تصميم أساسي للصلابة التجارية، ثم يتم ضربها في إجمالي مساحة مستجمع المياه - بما في ذلك أي سقف مجاور أو أسطح مرصوفة تفرغ باتجاه خط القناة. تتم مقارنة هذا الرقم مع السعة الهيدروليكية المنشورة لعرض القناة المحددة ومنطقة الشبكة المفتوحة للتأكد من أن النظام لن يقوم بشحن إضافي أثناء هطول الأمطار الغزيرة.

إذا أظهر المسح أن أنبوب المصرف الحالي أصغر من الحجم، فيجب حل هذه المشكلة قبل التثبيت، نظرًا لأن قناة الراتنج - مهما كانت مثبتة جيدًا - لا يمكنها أن تتفوق على اتصال المصب المقيد.

تحميل حركة المرور وتقييم استخدام السطح

يحدد الاستخدام المقصود للسطح فئة الحمل لكل من جسم القناة والشبكة. تختلف متطلبات ساحة المشاة تمامًا عن منطقة التحميل التي تستخدمها مركبات البضائع الثقيلة، ويجب توثيق هذا التقييم كجزء من مسح ما قبل التثبيت بدلاً من افتراضه من نوع الموقع العام.

• مناطق المشاة وحركة السير الخفيفة - تصنيف A15 أو B125 مصارف القناة المبشورة
• مواقف السيارات والوصول إلى المركبات الخفيفة - فئة C250
• أرصفة التحميل وطرق الشاحنات الثقيلة والساحات الصناعية - الفئة D400 أو أعلى

يجب على المساحين أيضًا ملاحظة ما إذا كانت المركبات ستعبر القناة بزاوية أو ستفرمل بشدة بالقرب من المسار، نظرًا لأن التحميل الديناميكي المتكرر عند هذه النقاط يمكن أن يؤدي إلى تسريع تآكل آلية قفل الشبكة حتى ضمن فئة الحمل الصحيحة.

الوصول والخدمات اللوجستية والفحوصات البيئية

يجب أن يؤكد المسح العملي للموقع أيضًا أن مركبات التوصيل ومعدات الرفع يمكن أن تصل إلى منطقة التركيب، خاصة بالنسبة للأجزاء مسبقة الصب الأطول التي قد تتطلب حفارًا صغيرًا أو جسرًا لوضعها. يجب توثيق العوائق العلوية، وعرض البوابة الضيقة، وساعات العمل المقيدة بالقرب من المباني السكنية مسبقًا.

الاعتبارات البيئية والتنظيمية

قائمة مراجعة مسح ما قبل التثبيت

تلخص قائمة المراجعة التالية الحد الأدنى من المعلومات التي يجب أن يكون لدى فريق التصميم أو التثبيت في الملف قبل طلب أقسام القناة والتعبئة في الموقع.

1. المسح الطبوغرافي مع مستوى سقوط وانعكاس مؤكد
2. بيانات الحفرة التجريبية أو البئر التي تؤكد نوع التربة وقدرتها على التحمل
3. فحص مستوى المياه الجوفية عند العمق العكسي المقترح
4. تقرير فحص المرافق مع الموافقات المميزة
5. حساب هيدروليكي يؤكد تدفق مستجمعات المياه مقابل سعة القناة والمصب
6. فئة الحمل المروري المؤكدة للسطح النهائي
7. الوصول إلى الموقع والخطة اللوجستية للتسليم
8. أي أذونات بيئية أو أذونات تفريغ مطلوبة
